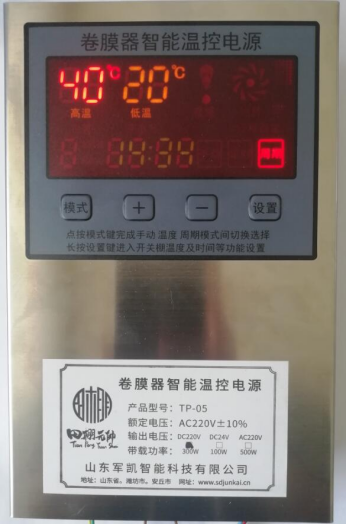

TP-05卷膜器智能溫控電源使用說明書

輸入電源：AC 220V ±10%

放風機功率：DC24V100W /  DC220V300W /  AC220V500W



1. 手動模式

智能放風機電源上電默認狀態是“手動”模式，按“+”按鍵開風口；按“—”按鍵是關風口。若當前風口位置在相應的限位位置時按動對應按鍵放風口電機不運行。

2.定時模式

   “定時”模式狀態時，通過設置功能（后面篇幅介紹）設置好“開啟風口時間”和“關閉風口時間”及“開啟溫度”等數值后，系統將關閉風口，等達到對應的開啟時間后風口將開啟，達到關閉時間后風口將關閉。

該模式下附帶“排濕通風”功能，即達到開啟時間后放風口開啟（開啟幅度由“設置4”參數設置，后面介紹）相應的開度后停止，保持一定時間后再關閉風口，這是為溫室大棚起到“排濕”作用。如果當前實際溫度高于“開啟溫度”（在“設置4”中設置數值）風口會再次開啟到相應的開啟幅度保持；當前時間達到“關閉風口時間”時風口將自動關閉。

“排濕通風”功能可通過“設置4”來選擇“啟用”或者“停用”，這樣更靈活的根據不同種植作物靈活選擇。

注意：如果放風口在實際開啟狀態，進入“定時”模式后風口會自動關閉，達到開啟設定時間（設置2）后再自動開啟。

“定時”模式下如果“定時開”字符亮起，說明當前時間在開啟時段內，自此狀態下更改定時時間后系統不予執行，需當前時段結束（“定時關”字符亮起）后再更改時間就可生效。

3.周期模式

“周期”模式狀態時，風口的開啟或者關閉均由溫度自行控制（相關設置由“設置1”設置）；當實際溫度達到設置的“高溫”數值后放風機開啟，開啟一定幅度后停止，經過一定間隔時間后，判斷實際溫度還是高于“高溫”設置值，放風機繼續開啟一定的幅度后停止，再經過一定的判斷間隔時間，若實際溫度低于“高溫”設置則放風機保持當前開度不變；若實際溫度持續高于“高溫”設置則放風機開度繼續開啟一定幅度，直至全部開啟。

隨著溫度的下降，實際溫度低于設置的“低溫”值后，放風機關閉一定幅度后停止，經過一定間隔時間判斷后，實際溫度持續低于“低溫”設置值，放風機繼續關閉風口一定的幅度，直至風口全部關閉。

四、設置方法

1.放風口總行程（風口全關到風口全開的距離）設置方法：

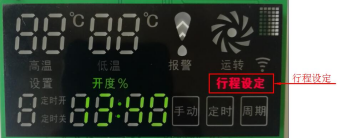

1.1在“手動”模式下，長按面板“模式”鍵3秒，“行程設定”指示閃爍，進入行程設置方式，下如圖：

1.2按“-”鍵，放風口關方向運行，“關限位行程”開關發出信號后，放風口關停止；再按“+”鍵，放風口開方向運行，“開限位行程”開關發出信號后，放風口開停止，此時放風口總行程設置完成。

（根據實際安裝結構是否采用限位開關，如無法實際安裝可外接手動行程開關設置操作）

2.各模式下對應參數設置：

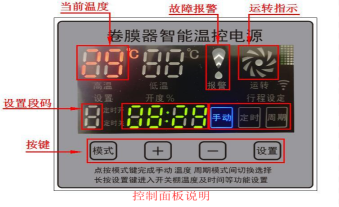

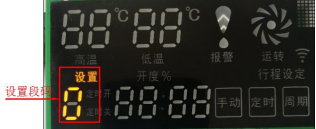

長按面板“設置”按鍵3秒，“設置”位置相應的“段碼”閃爍如下圖：

按面板“+”、“-”按鍵，段碼位置的數值會相應的遞加或遞減，選擇相應的設置后按面板“設置”按鍵確定，進入設置后，持續按“設置”按鍵來切換輸入數值位置，按“+”、“-”按鍵設置數字大小，設置完成后長按“設置”按鍵3秒退出。以下各段設置均相同。

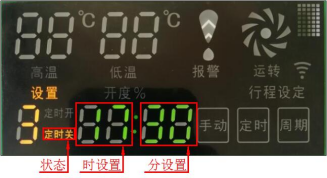

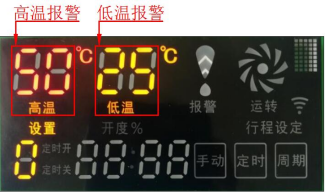

1. 設置0：設置“高溫報警”、“低溫報警”值，當實際溫度超過設置的溫度報警輸出，實際溫度在高溫和低溫區間時無報警如下圖：

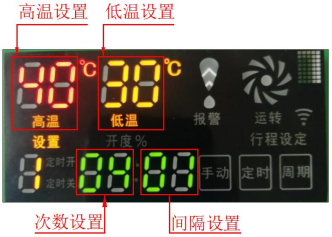

設置1：周期狀態下對應的數值設置，如下圖：

說明：

高溫設置——設置放風口開啟的溫度

低溫設置——設置放風口關閉的溫度

次數設置——設置放風口運行開啟/關閉總行程的次數，如

果總行程20分鐘，次數設置4次，放風機每次

運行的時間為20分鐘/4次=5分鐘。（即每次開啟/關閉幅度。

間隔時間——放風機每次動作后到下次動作動作的間隔時間，時間單位“分鐘”。

“周期”模式根據實際溫度變化，自動開啟或者關閉風口的開度大小，維持溫度基本穩定范圍內，即溫度高風口開大（直至全開），溫度低風口關小（直至全關）。

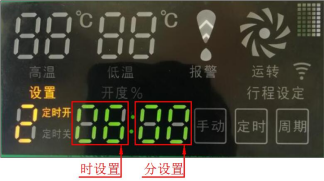

1.2．設置2：設置“定時模式”中開啟放風口時間如下圖：

時設置——設值放風口開啟小時

分設置——設值放風口開啟分鐘

1.3．設置3：設置“定時模式”中關閉放風口時間如下圖：

時設置——設值放風口關閉小時

分設置——設值放風口關閉分鐘

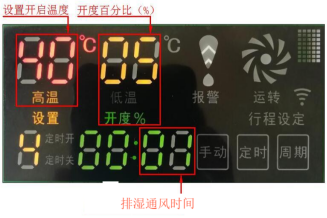

1.4．設置4：設置“定時模式”中“排濕通風”和開啟溫度值。如圖：

設置開啟溫度——“定時”模式下，時間達到開啟時間，實際溫度也達到設置開啟溫度值放風口開啟。

開度百分比（%）——設置風口打開幅度，如當前設置5%（上如圖），表示開啟幅度是總行程的5%，如總行程20分鐘，開啟幅度就是20分鐘x5%開度=1分鐘，放風口開啟1分鐘時間的幅度。

排濕通風保持時間——排濕通風中放風口開啟至關閉間隔時間，（即放風口開啟保持時間）時間單位為：分鐘；如果該設置為“00”

表示“排濕通風”功能關閉。

“定時”模式下，到達風口開啟時間后，排濕通風功能開啟放風口開

度百分比（%）的幅度，并保持排濕通風保持時間，再關閉放風口，若實際溫度達到設置開啟溫度，放風口再次開啟開度百分（%）

的幅度，到達定時關閉時間后放風口關閉。

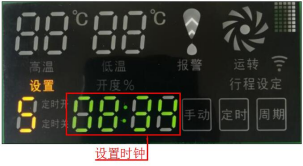

1.5．設置5：設置系統時鐘時間。

五、接線圖：

各放風口電機接線圖：

注：接線圖中“卷簾關限位”根據實際狀況選擇安裝，如不安裝必須與“公共”端短接，否則不運行。
