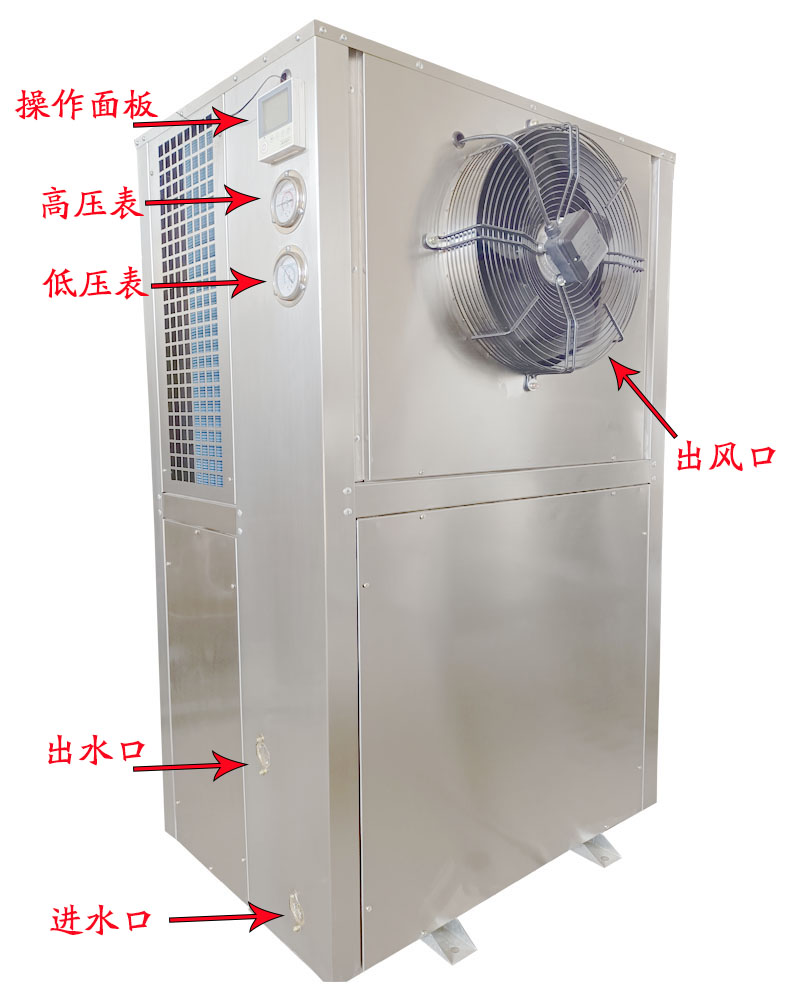

如圖所示
二、機組數據
名稱 |
數值 |
|
名稱 |
數值 |
輸入電壓 |
AC 380V ±5% |
|
水源進水壓力 |
< 0.4 MPa |
接線方式 |
3相 4線制 |
|
水源進水流量 |
0.8—1.8m³/h |
工作總電流(max) |
10 A |
|
水源進水溫度 |
5℃ - 32℃ |
進/出口管接口 |
1’管螺紋 |
|
|
|
三、機組安裝與說明
注意:水源管道一定安裝水流開關,避免無水流運行!
1.安全警告
在進行安裝作業前,請務必仔細閱讀“安全預警”以確保正確安裝。
下列所述的警告事項分為“警告”和“注意”,當安裝錯誤時極可能會引起死亡或者重傷等嚴重的事項匯總列在警告欄內。但是,即使是列在注意欄內的事項有時也可能會引起嚴重事故,因此,兩者都是涉及安全的重要內容,請務必嚴格遵守。
警 告 熱泵的主電源開關應設在兒童不能觸及的位置,防止兒童玩弄主電源開關發生危險。 在雷雨天氣,請斷開主開關,否則閃電可能使機組受損。 機組長時間不用,請斷開主電源開關,否則可能會發生意外。 切勿使用液體清洗劑,液化清潔劑及腐蝕性清潔劑擦拭機組或往機組身上灑水或其他液體,否則會損壞機身,嚴重時可能會發生電擊。 |
警 告 在進行安裝之前務請仔細閱讀下述安裝說明,不按照本說明的操作可能會導致嚴重的傷害或死亡事故,或導致設備損害和(或)性能下降。 |

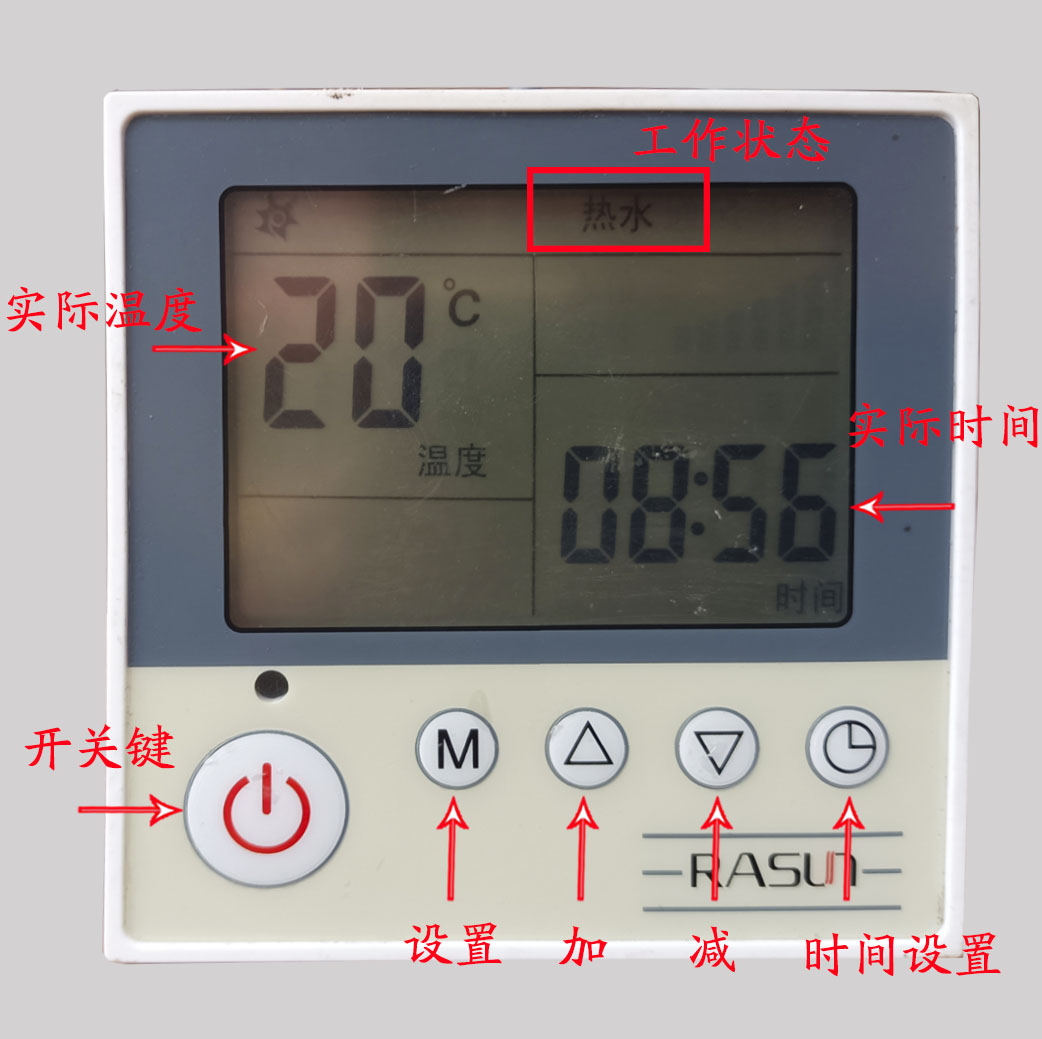

2.使用說明
溫馨提示:壓縮機關閉后,需3分鐘后才能再次啟動。
1)開/關鍵:按一下開機。進入模式:再按一下關機,退出制熱模式。進入功能查詢或參數設定后,按一下開/關鍵可退出查詢狀態和保存已設定的參數;
2)設置鍵:同時按(設置鍵+增加鍵)組合鍵4秒,蜂鳴器響一聲吼表示所有參數恢復到出廠時的設置;
3)增加/減少鍵:開機狀態下,按增加/減少鍵可直接設置熱泵工作的設定溫度,在功能查詢或參數設定時按增加/減少鍵可進入相應的參數查詢及設定,同時按增加與減少鍵3秒則進入按鍵鎖定狀態,此時按任何按鍵無效,再同時按增加與減少鍵3秒則退出按鍵鎖定狀態;
4)功能鍵:按一下功能鍵進入熱泵工作狀態查詢,此時按增加或減少鍵可查詢熱泵工作的實時溫度值及電子膨脹閥的動作步數;
實時參數查詢 |
|
查詢的代碼(液晶片左邊顯示的數字) |
查詢的內容(液晶片右邊顯示的數字) |
10 |
熱風溫度 |
11 |
盤管(水源出水)溫度 |
12 |
室外環境溫度 |
13 |
回水溫度(無效值) |
14 |
電子膨脹閥動作步數 (實際值為顯示值的10倍,例如:液晶片右邊顯示28,則實際步數為280步) |
長按功能鍵4秒后,進入熱泵參數設定狀態,此時可按增加或減少鍵選擇需要設定的項目參數,然后再按一次功能鍵即可進入熱泵相應的工作參數設定;
熱泵工作參數設定 |
|
設定的代碼(液晶片左邊顯示的數字) |
設定的內容(液晶片右邊顯示的數字) |
0 |
熱風溫度:可設定范圍為20℃-55℃,出廠設置為40℃ |
1 |
回差溫度:可設定范圍為2℃-10℃,出廠設置為5℃ |
以下為工程設置值,建議用戶不要隨意修改 |
|
2 |
電加熱允許開啟的室外環境溫度:可設定范圍為-9℃-40℃,出廠設置為10℃(此功能無效) |
3 |
水泵工作模式:0=關壓機后停水泵,1=關機才停水泵,開機常開水泵,出廠設置為0 |
4 |
進入化霜的間隔時間,可設定范圍為10分鐘-90分鐘,出廠設置為45分鐘(此功能無效) |
5 |
進入化霜的室外盤管溫度:可設定范圍為-9℃-0℃,出廠設置為-5℃(此功能無效) |
6 |
退出化霜的溫度:可設定范圍為2℃-30℃,出廠設置為10℃(此功能無效) |
7 |
化霜時間:可設定范圍為2分鐘-15分鐘,出廠設置為8分鐘(功能無效)(功能無效) |
8 |
回水閥工作模式選擇;0=無回水功能,1=有回水功能,出廠設置為0(此功能無效) |
9 |
四通閥工作方式:0=制熱不開四通閥,1=制熱開四通閥,出廠設置為0(此功能無效) |
a |
回水溫度設定:可設定范圍為20℃-50℃,出廠設置為35℃(此功能無效) |
b |
電子膨脹閥手動/自動調節選擇:0=電子膨脹閥自動調節開度,1=電子膨脹閥手動調節,出廠設置為0(此功能無效) |
c |
手動調節電子膨脹閥開度:手動調整范圍1%-100%,每按一次增加/減少鍵,電子膨脹閥開度按1%遞增/遞減,出廠設置電子膨脹閥手動開度為50%(此功能無效) |
d |
防凍保護功能選擇:0=無P1,P2防凍保護功能;1=P1,P2防凍保護功能,出廠設置為1 |
5)定時鍵:在關機狀態下,按一下定時鍵進入定時開機狀態,再按一下則退出定時開機狀態,在開機狀態下,按一下定時鍵進入定時關機狀態,再按一下定時鍵退出定時關機狀態,在出現定時時功能簡介;
|
故障顯示
故障代碼 |
故障內容 |
故障代碼 |
|
